ROBOT SCARA IR-S7 SERIES

Robot SCARA IR-S7 Series: IR-S7-50Z20S3-INT / IR-S7-60Z20S3-INT / IR-S7-70Z20S3-INT – Giải Pháp Tự Động Hóa Mạnh Mẽ Từ INOVANCE

Bứt Phá Hiệu Suất Dây Chuyền Với Robot SCARA IR-S7 Series Chính Hãng INOVANCE

Robot SCARA IR-S7 Series gồm ba model nổi bật: IR-S7-50Z20S3-INT, IR-S7-60Z20S3-INT và IR-S7-70Z20S3-INT, được thiết kế để đáp ứng nhu cầu tự động hóa công nghiệp tốc độ cao, độ chính xác tuyệt đối và khả năng vận hành bền bỉ. Đây là lựa chọn lý tưởng cho các nhà máy sản xuất điện tử, ô tô, dược phẩm và thực phẩm – nơi yêu cầu tốc độ sản xuất cao nhưng vẫn đảm bảo chất lượng đầu ra hoàn hảo.

THÔNG SỐ KỸ THUẬT CƠ BẢN

Model Bán kính làm việc Hành trình trục Z Tải trọng tối đa Độ chính xác lặp lại
IR-S7-50Z20S3-INT 500 mm 200 mm 7 kg ±0.02 mm
IR-S7-60Z20S3-INT 600 mm 200 mm 7 kg ±0.02 mm
IR-S7-70Z20S3-INT 700 mm 200 mm 7 kg ±0.02 mm
  • Số trục: 4 trục linh hoạt.
  • Điều khiển: Tương thích hoàn hảo với bộ điều khiển robot INOVANCE IRCB501 Series.
  • Tốc độ chuyển động cao, tối ưu thời gian chu kỳ.

PHÂN PHỐI BỞI TỰ ĐỘNG HÓA MINH TÂM

Robot SCARA IR-S7 Series: IR-S7-50Z20S3-INT / IR-S7-60Z20S3-INT / IR-S7-70Z20S3-INT – Giải Pháp Tự Động Hóa Mạnh Mẽ Từ INOVANCE

Bứt Phá Hiệu Suất Dây Chuyền Với Robot SCARA IR-S7 Series Chính Hãng INOVANCE

Robot SCARA IR-S7 Series gồm ba model nổi bật: IR-S7-50Z20S3-INT, IR-S7-60Z20S3-INT và IR-S7-70Z20S3-INT, được thiết kế để đáp ứng nhu cầu tự động hóa công nghiệp tốc độ cao, độ chính xác tuyệt đối và khả năng vận hành bền bỉ. Đây là lựa chọn lý tưởng cho các nhà máy sản xuất điện tử, ô tô, dược phẩm và thực phẩm – nơi yêu cầu tốc độ sản xuất cao nhưng vẫn đảm bảo chất lượng đầu ra hoàn hảo.

THÔNG SỐ KỸ THUẬT CƠ BẢN

Model Bán kính làm việc Hành trình trục Z Tải trọng tối đa Độ chính xác lặp lại
IR-S7-50Z20S3-INT 500 mm 200 mm 7 kg ±0.02 mm
IR-S7-60Z20S3-INT 600 mm 200 mm 7 kg ±0.02 mm
IR-S7-70Z20S3-INT 700 mm 200 mm 7 kg ±0.02 mm
  • Số trục: 4 trục linh hoạt.
  • Điều khiển: Tương thích hoàn hảo với bộ điều khiển robot INOVANCE IRCB501 Series.
  • Tốc độ chuyển động cao, tối ưu thời gian chu kỳ.

Ưu Điểm Vượt Trội Của IR-S7 Series

  • Tốc độ cao, độ chính xác cực kỳ ổn định, lý tưởng cho các ứng dụng lắp ráp vi mô.
  • Khả năng chịu tải lớn lên tới 7kg, phù hợp cho nhiều loại sản phẩm đa dạng.
  • Dễ dàng tích hợp vào các dây chuyền sản xuất thông minh, tối ưu hóa hiệu suất vận hành.
  • Thiết kế nhỏ gọn, tiết kiệm diện tích, dễ dàng bố trí trong môi trường nhà xưởng phức tạp.
  • Vận hành tiết kiệm năng lượng, giúp giảm chi phí vận hành lâu dài.
  • Lập trình linh hoạt, hỗ trợ nhiều ngôn ngữ và chuẩn giao tiếp phổ biến.

Ứng Dụng Thực Tế Của SCARA IR-S7-50Z20S3-INT / IR-S7-60Z20S3-INT / IR-S7-70Z20S3-INT

  • Lắp ráp linh kiện điện tử: Chip, PCB, module cảm biến, thiết bị cầm tay.
  • Ngành công nghiệp ô tô: Xử lý và lắp ráp các bộ phận nhỏ.
  • Dược phẩm và y tế: Đóng gói, kiểm tra sản phẩm với yêu cầu độ sạch và chính xác cao.
  • Chế biến thực phẩm: Đóng gói sản phẩm, xếp hàng tự động trong môi trường tiêu chuẩn HACCP.
  • Kho vận – Logistics thông minh: Pick & place sản phẩm nhẹ nhàng, nhanh chóng.

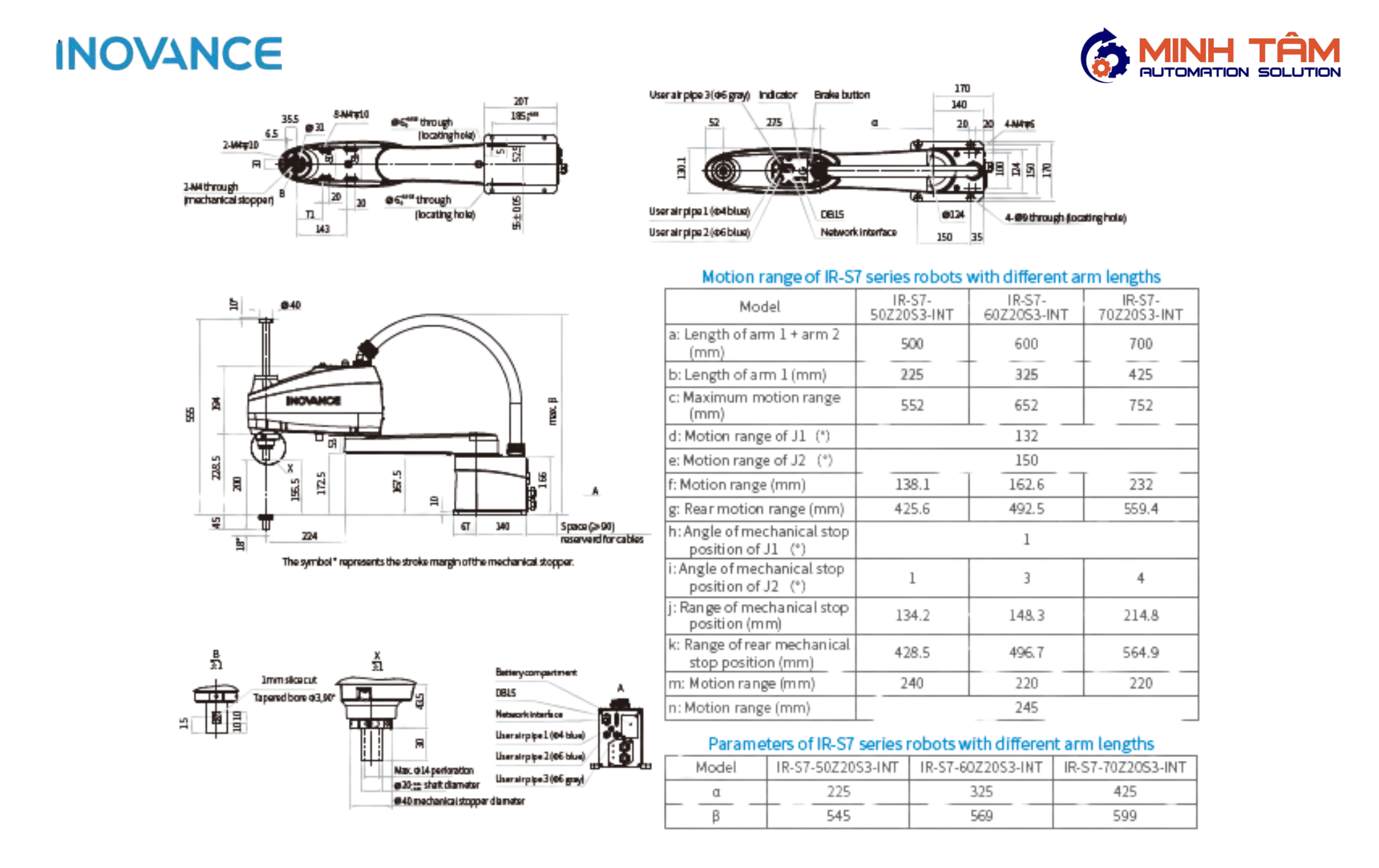

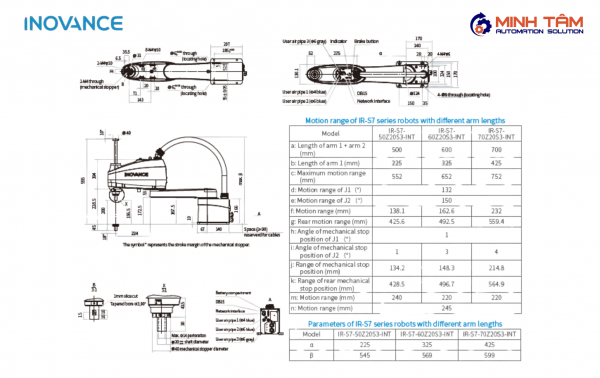

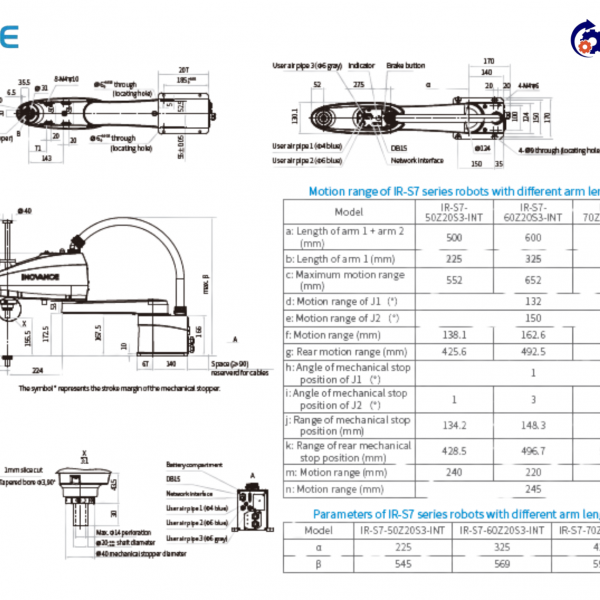

THÔNG SỐ LẮP ĐẶT

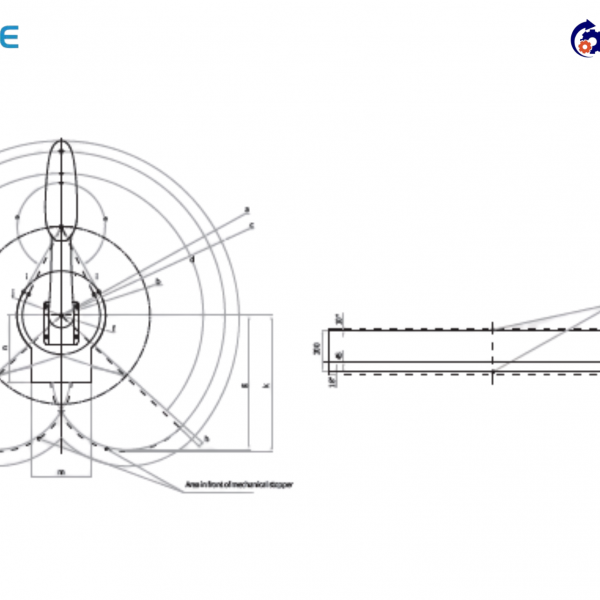

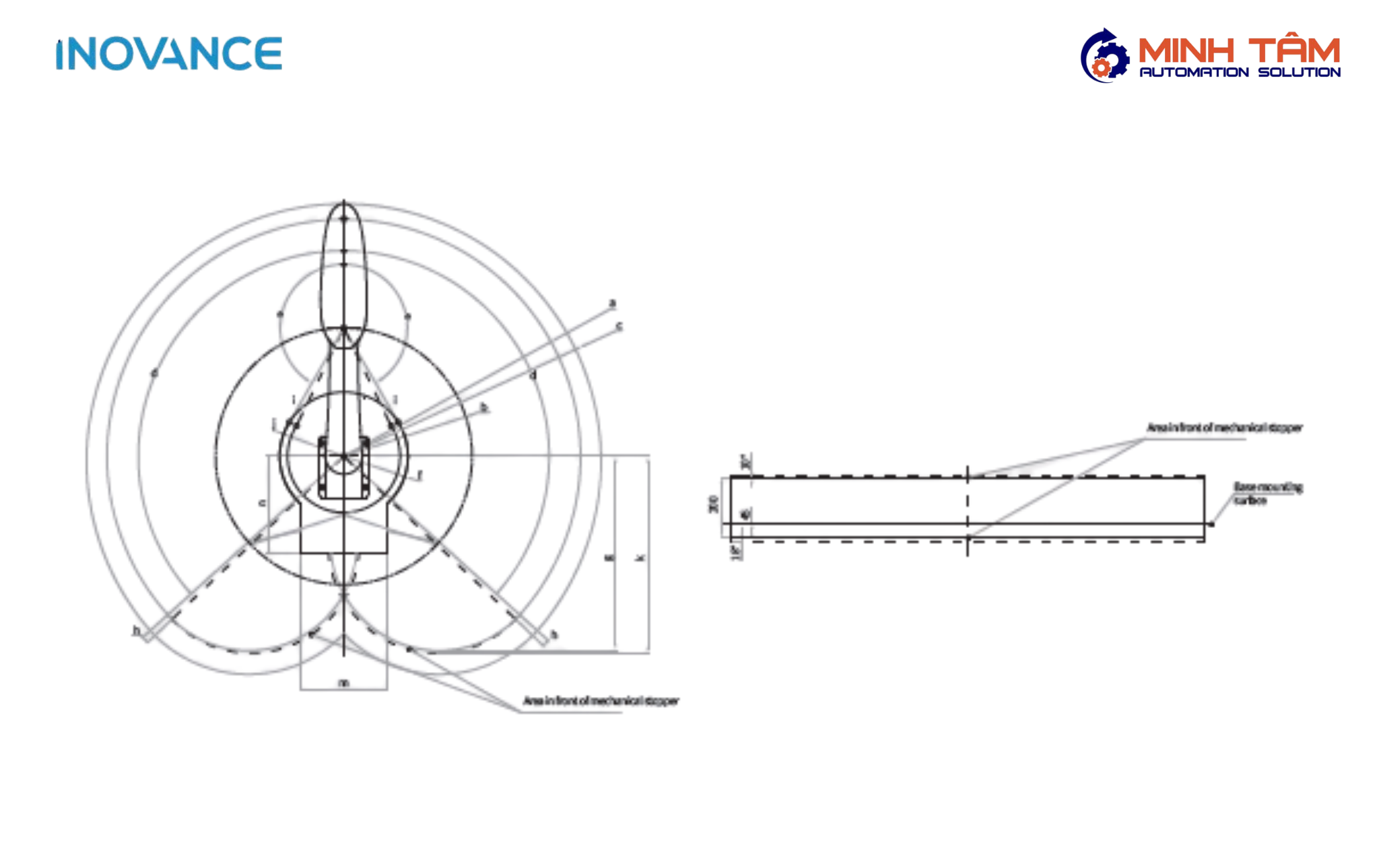

PHẠM VI HOẠT ĐỘNG

Thông số kỹ thuật
SERIES IR-S7 SERIES
Model   IR-S7-50Z20S3-INT IR-S7-60Z20S3-INT IR-S7-70Z20S3-INT
Hạng mục Thông số kỹ thuật
Chiều dài tay Tay 1 + Tay 2 500 mm 600 mm 700 mm
Tay 1 225 mm 325 mm 425 mm
Tay 2 275 mm 275 mm 275 mm
Tốc độ tối đa J1 + J2 7120 mm/s 7850 mm/s 8590 mm/s
J3 1600 mm/s 1600 mm/s 1600 mm/s
J4 2000°/s 2000°/s 2000°/s
Độ lặp lại J1 + J2 ±0.02 mm ±0.02 mm ±0.02 mm
J3 ±0.01 mm ±0.01 mm ±0.01 mm
J4 ±0.01° ±0.01° ±0.01°
Tải trọng làm việc Định mức 3 kg 3 kg 3 kg
Tối đa 7 kg 7 kg 7 kg
Mô men quán tính cho phép của J4 Định mức 0.01 kg·m² 0.01 kg·m² 0.01 kg·m²
Tối đa 0.12 kg·m² 0.12 kg·m² 0.12 kg·m²
Lỗ lắp đặt 150×150 mm (4-ø9 mm)
Khối lượng (không bao gồm cáp) 17 kg 17.5 kg 19 kg
Lực ấn của J3 150 N
Dây tín hiệu khách hàng 15 dây (cổng D-sub 15 chân) + CAT5E
Ống dẫn khí cho khách hàng Φ6 mm × 2, 0.59 Mpa
Φ4 mm × 1, 0.59 Mpa
Điều kiện vận hành Nhiệt độ môi trường 5~40°C (không thay đổi nhiệt độ đột ngột)
Độ ẩm tương đối 10~80%
Mức độ ồn Laeq=70 dB(A)
Phạm vi chuyển động tối đa J1 ±132°
J2 ±150°
J3 200 mm
J4 ±360°
Thời gian chu kỳ 0.351 s 0.36 s 0.375 s
Chứng nhận CE, cSGSus, KCs, Kc
